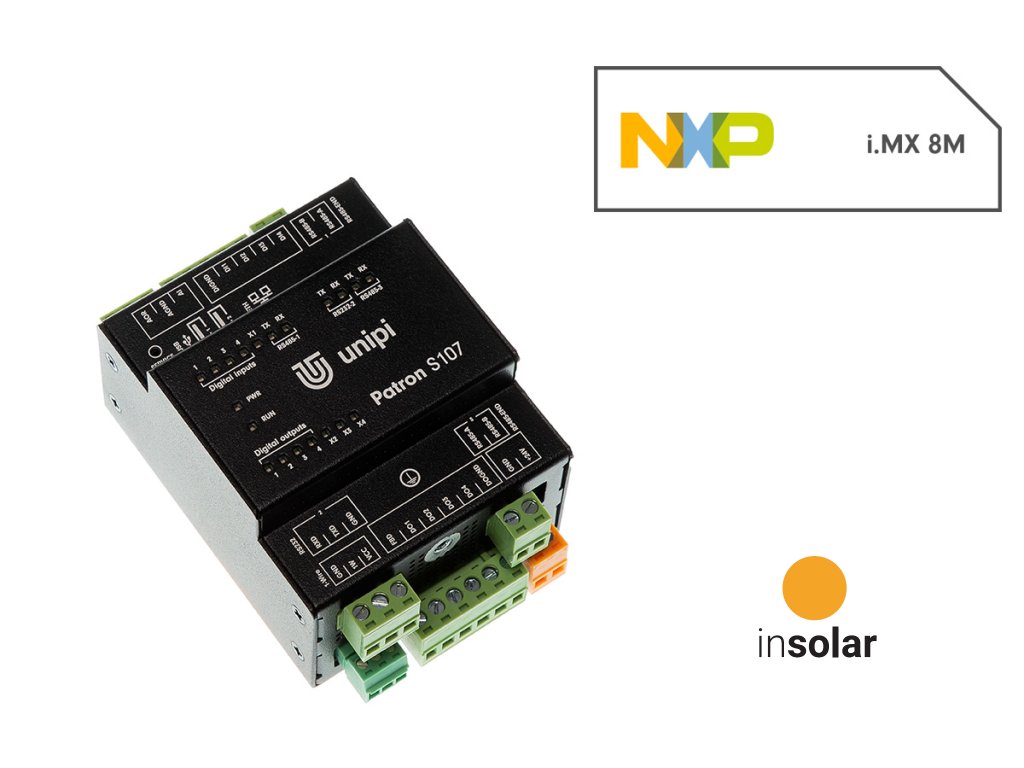

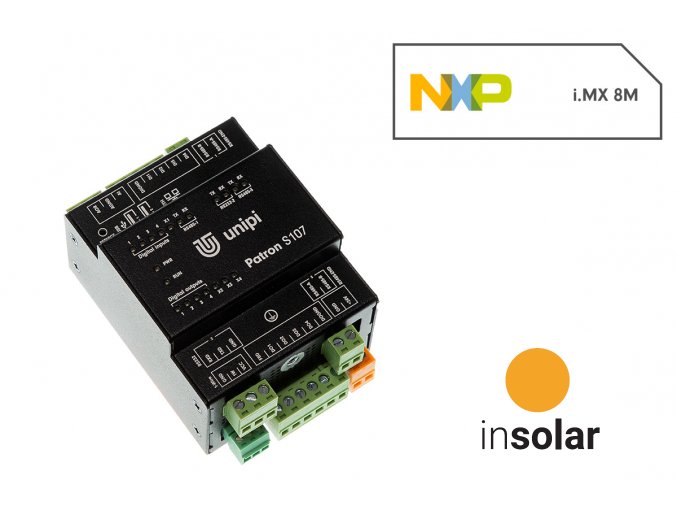

Unipi Patron S107 + software + napájecí zdroj 24V DC, 0,63A

1064
  • 1 z 3

PLC pro inteligentní řízení nabíjecí stanice z přebytků FVE a dále 3ks naprogramovaných výstupů pro spínání spotřebičů - vždy za použití silového spínacího prvku 230/400V) a vhodného rozfázování 230V spotřebičů.

Obsahuje software který ovládá výstupy:

1. RS-485 komunikaci a řízení nabíjecí stanice (nabíjení z přebytků, hlídání překročení maximálního proudu hlavního jističe)

2. DO1 24V výstup z přebytků pro spotřebič < 900W (230 V topné těleso 1-2")

3. DO2 24V výstup z přebytků pro spotřebič < 2 200W (230 V TUV - bojler)

4. DO3 24V výstup z přebytků pro spotřebič < 3 000W (230V topné těleso)



Prioritu využití ze součtového přetoku z FVE má vždy nabíjení elektromobilu < 3 700W-11 000W, do té doby spíná DO 1-3. Po nabití elektromobilu opět spíná DO 1-3 dle dostupného přetoku.



Pozor, PLC bude fungovat jen při propojení s hybridními střídači GoodWe, nebo Smartmetterem GoodWe.



V případě potřeby řízení dalších nabíjecích stanic se použije další PLC a Smartmetter GoodWe, který nainstalujete před Smartmetter od střídače - blíže k hlavnímu jističi. Z tohoto místa je nutné připojit napájení další nabíjecí stanice. Z pohledu životnosti baterií a výkonu FVE je tato varianta výhodnější. Jedna (pomalá) nabíjecí stanice nabíjí úplně zdarma, ale denně jen v nízkých desítkách KWh - je nutné mít připojené auto když svítí, druhá (rychlá) nabíjecí stanice nabíjí maximálním možným výkonem např. přes noc ve vyšších desítkách KWh do plného nabití elektromobilu a nebere zbytečně cyklus bateriím z FVE.



Při objednávce PLC piště do poznámky:

1. Hodnotu hlavního jističe v ER ve formátu např. 3x25A

2. Příkon jednotlivých spotřebičů na DO 1-3



Bez uvedení do poznámky bude zasláno se základní konfigurací uvedenou výše, ze zkušenosti cca 70% instalací.






  • 24 913,90 Kč včetně DPH
  • (34 ks) Skladem
20 590 Kč
Kategorie: Ovládací PLC

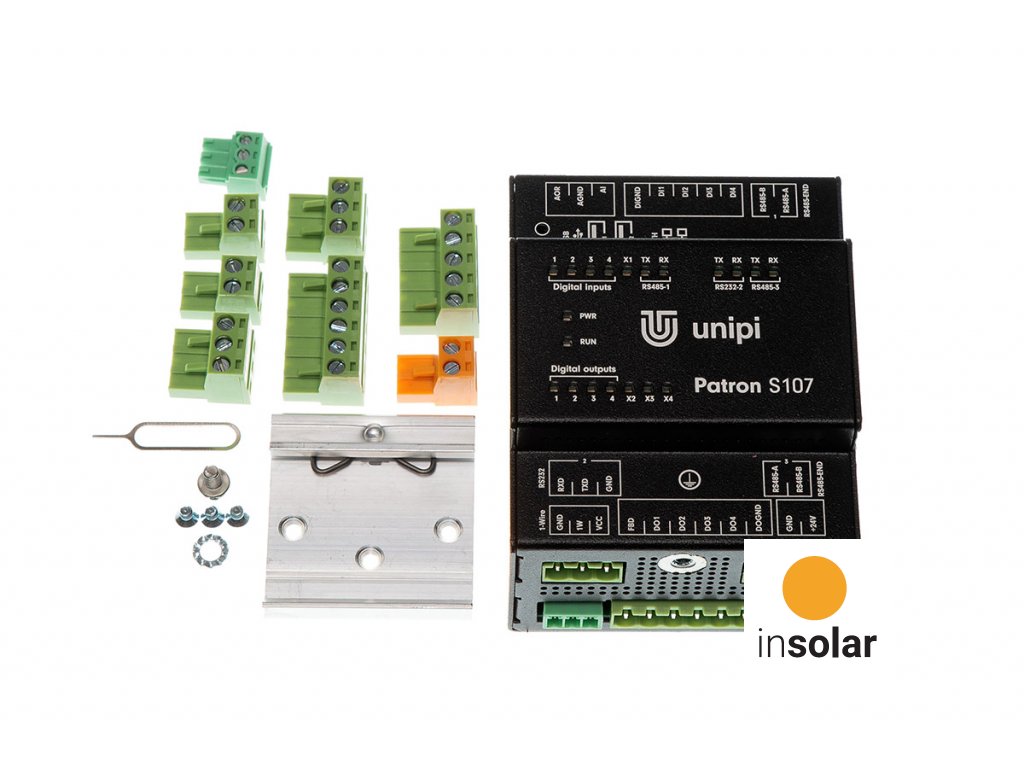

Programovatelný logický kontrolér (PLC) a převodník Unipi Patron S107 je navržen pro automatizaci, ovládání, regulaci a monitoring. Kompaktní model S107 nabízí univerzální kombinaci vstupů a výstupů vhodnou pro jednoduché instalace, která zahrnuje digitální a analogové I/O. Vedle toho je řídicí jednotka vybavena i trojicí sériových rozhraní RS485 a RS232 pro připojení rozšiřujících modulů a převodníků. Výbavu doplňuje rozhraní 1-Wire pro připojení digitálních čidel teploty a vlhkosti. Ke všem kontrolérům Patron je poskytována prodloužená čtyřletá záruka.

Vlastnosti

  • nejvýkonnější kompaktní kontrolér na trhu
  • poháněno čtyřjádrovým procesorem NXP i.MX 8M Mini (Arm© Cortex©-A53, max 1,8 GHz)
  • vyvíjeno a vyráběno v České republice
  • interní 8GB eMMC paměť
  • kombinace malých rozměrů, 10 vstupů/výstupů a tří sériových rozhraní
  • odolné hliníkové šasi (krytí IP20), určeno pro montáž na DIN lištu
  • prodloužená čtyřletá záruka
  • softwarová otevřenost (založeno na OS Linux)
  • dostupné v OEM verzi, široké možnosti rozšíření (PoE, Secure boot, bezdrátové technologie a další)
  • předinstalovaný systém Mervis (lze manuálně přeinstalovat)
  • Mervis software licence zdarma
